Zakład Umicore, Radzikowice k. Nysy — rozdzielnia 110 kV GIS i obwody pierwotne 20 kV
- Klient
- Siemens Energy Sp. z o.o.
- Branża
- przemysł
- Lokalizacja
- Radzikowice k. Nysy
- Rola
- wykonawca
Prace elektromontażowe przy rozbudowie zakładu produkcyjnego Umicore Battery Materials Poland w Radzikowicach koło Nysy, realizowane na zlecenie Siemens Energy jako generalnego wykonawcy. Zakres objął obwody pierwotne 20 kV w etapach W2A i W2B oraz rozbudowę rozdzielnicy GIS 110 kV w budynku nastawni A. Montaż dotyczył rozdzielnic 8DN8 i 8DA produkcji Siemens, transformatorów GEAFOL oraz linii kablowych 20 kV z głowicami CONNEX i POLT, zakończonych pomiarami pomontażowymi.
Zakres

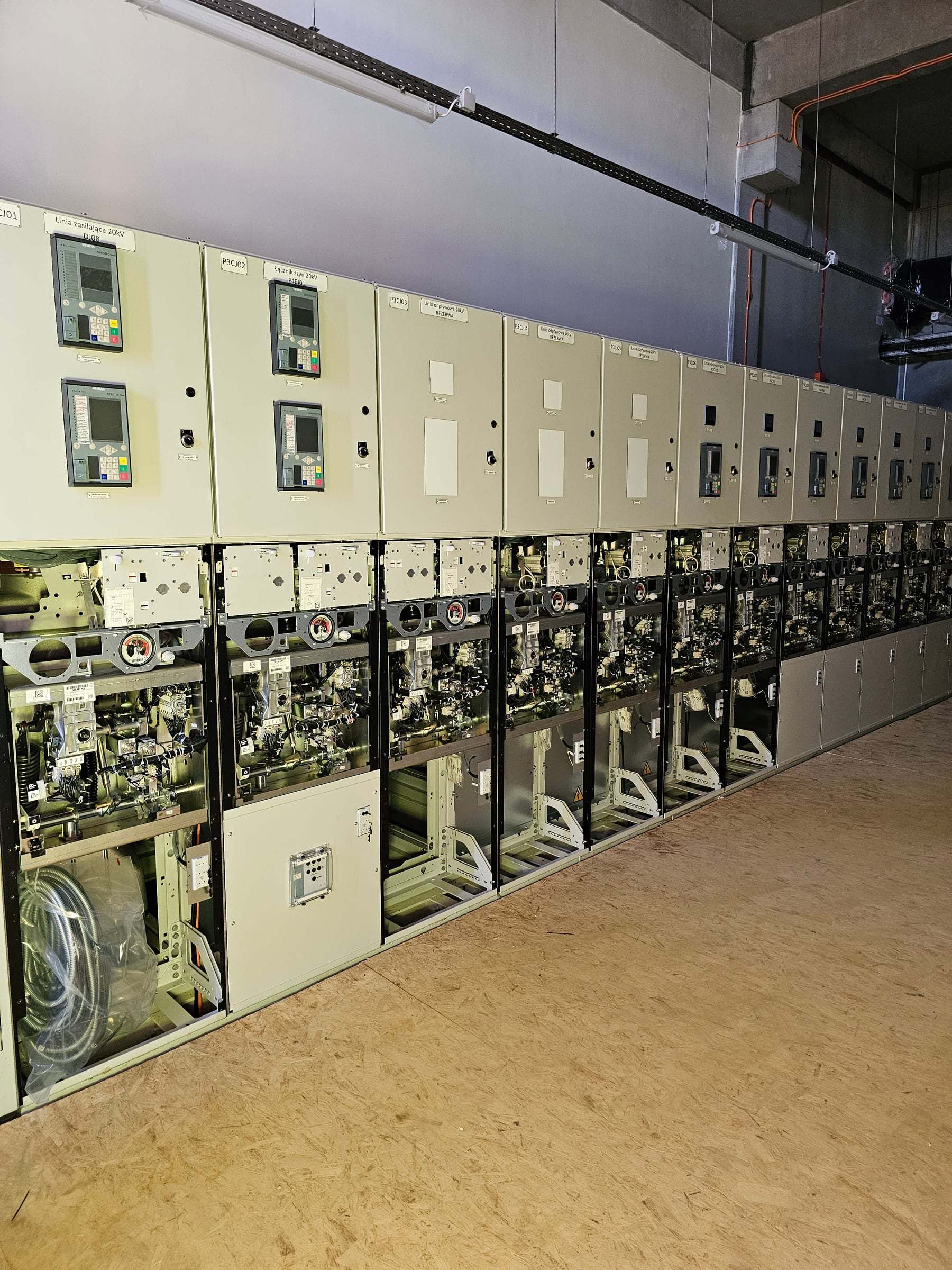

- prace elektromontażowe w zakresie obwodów pierwotnych 20 kV, etapy W2A i W2B

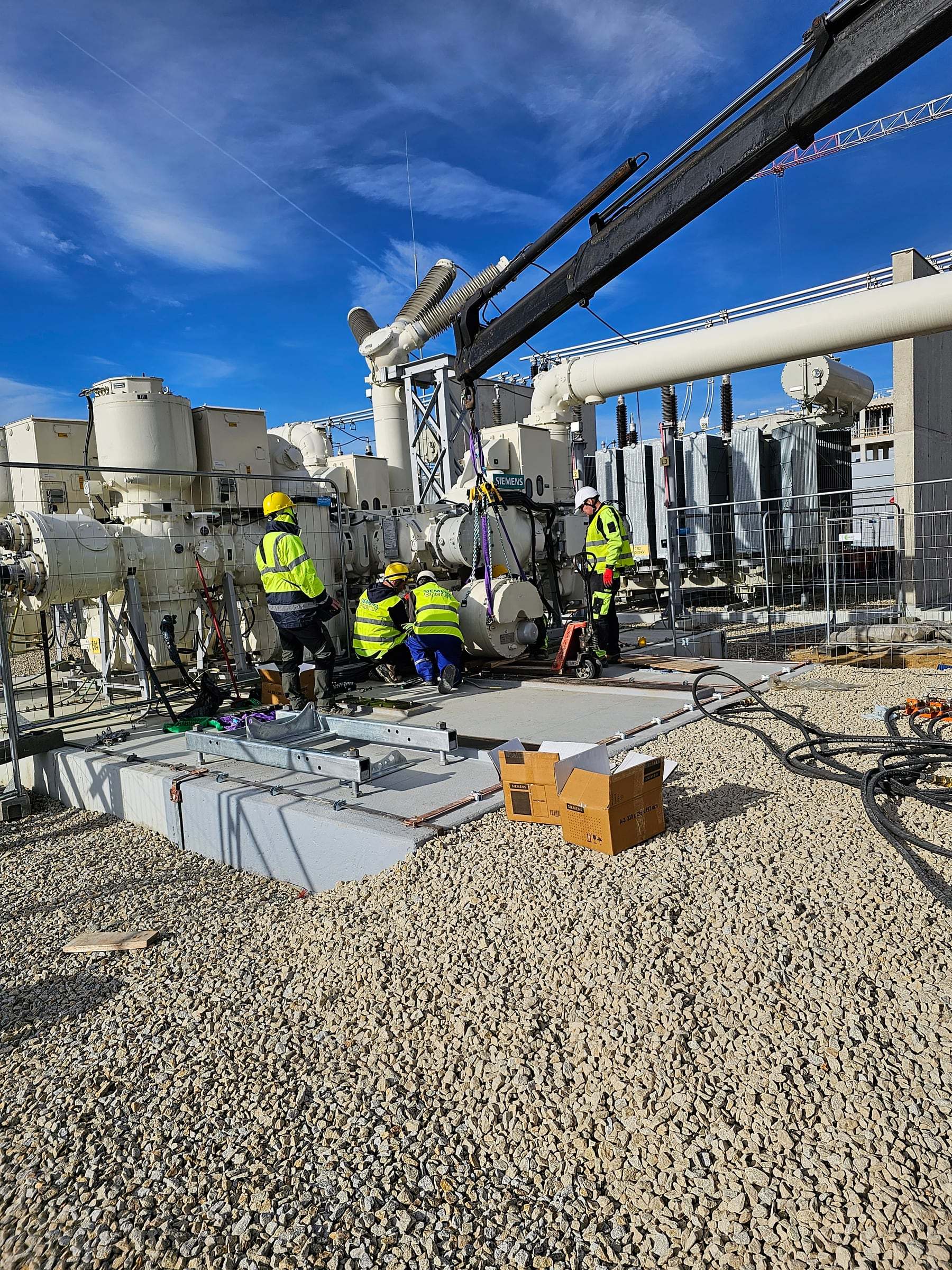

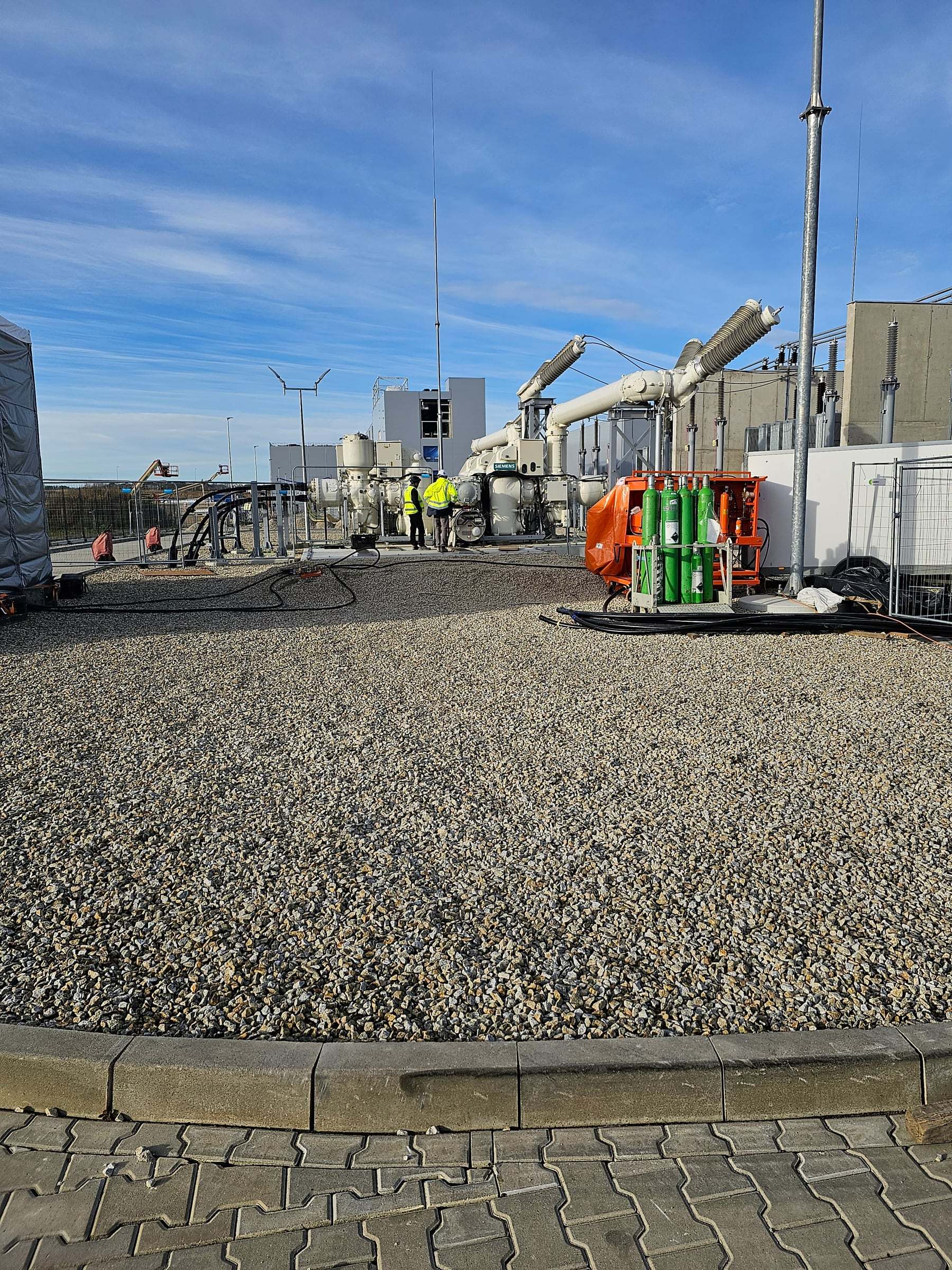

- rozbudowa dwusystemowej rozdzielni 110 kV typu 8DN8 w izolacji SF6 o 3 pola — montaż obwodów pierwotnych, wykonanie uziemienia, prace z gazem SF6, próba napięciowa i prace rozruchowe

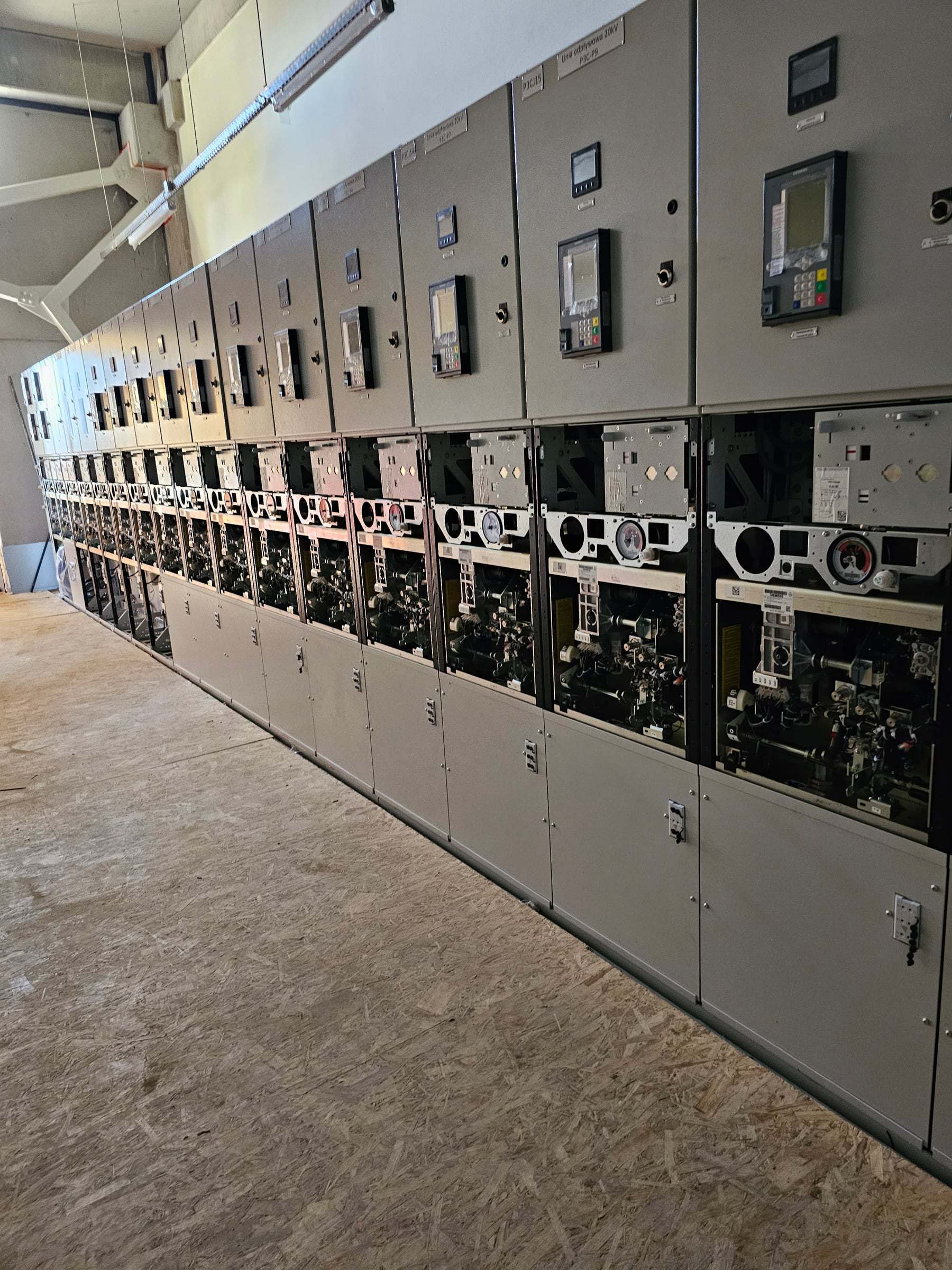

- montaż 4 rozdzielni 20 kV typu 8DA w izolacji SF6 o łącznej liczbie 39 pól oraz przebudowa 4 pól istniejącej rozdzielni 20 kV
- montaż 23 transformatorów dystrybucyjnych GEAFOL o mocach 1,6–2,0 MVA oraz transformatora uziemiającego

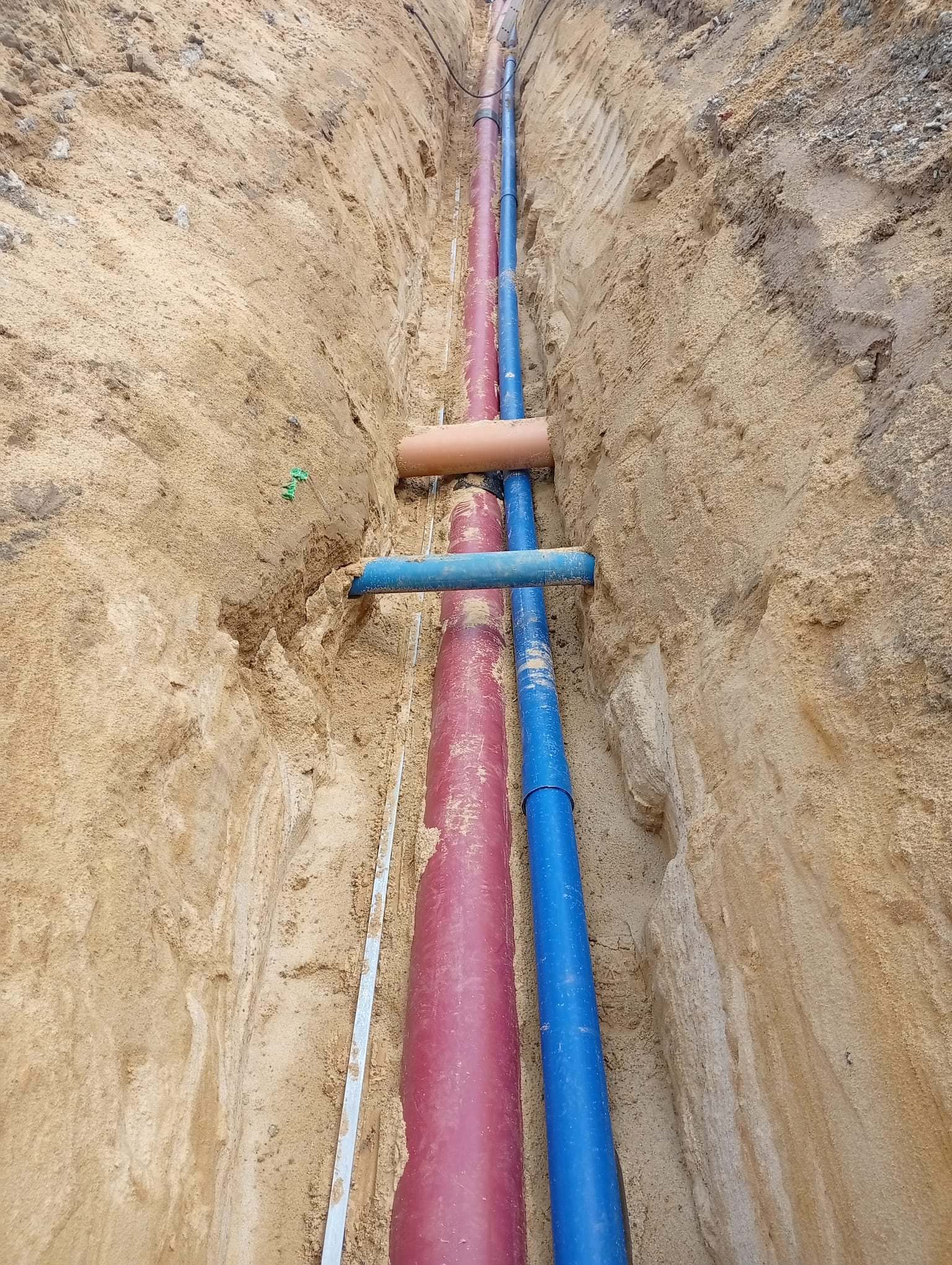

- montaż linii kablowych 20 kV o przekroju 185 mm² z głowicami CONNEX i POLT, uszczelnień kabli oraz kabli sterowniczych, wraz z pomiarami pomontażowymi
- wymiana przekładników prądowych i przedziałów kablowych w istniejących rozdzielniach
- rozbudowa instalacji w budynku nastawni A oraz instalacje wewnętrzne budynków technologicznych wraz z trasami kablowymi
Kluczowe parametry
- Rozdzielnia 110 kV: typ 8DN8, dwusystemowa, izolacja SF6, rozbudowa o 3 pola
- Rozdzielnie 20 kV: 4 × typ 8DA w izolacji SF6, łącznie 39 pól
- Przebudowa istniejącej rozdzielni 20 kV: 4 pola
- Transformatory dystrybucyjne GEAFOL: 23 szt., moce 1,6–2,0 MVA
- Linie kablowe 20 kV: przekrój 185 mm², głowice CONNEX i POLT
